ПОСЕВНЫЕ КОМПЛЕКСЫ СЕРИИ N

Описание

Посевной комплекс серии N предназначен для высева зерновых, зернобобовых, масличных культур, а также трав по минимальным (Mini-till) и нулевым (No-till) технологиям с одновременным внесением сухих гранулированных удобрений. Особенностью данного посевного комплекса является однодисковый сошник, смонтированный на подпружиненном литом жестком рычаге с опорным резиновым колесом, что позволяет развивать усилие врезания до 180 кг.

Высокая маневренность, транспортная скорость и мобильность, позволяют использовать посевные комплексы на удаленных полях небольших размеров, снижая энергозатраты и повышая производительность по отношению с традиционными технологиями посева.

Технические характеристики


	Рабочая ширина захвата с междурядьем 19см. Рабочая ширина захвата с междурядьем 25см.	11,4 м 12 м
	Ширина междурядий, см	19 или 25
	Усилие прижима дискового сошника, кг	До 210
	Режущий диск	ф460 мм, под углом 7 градусов
	Опорное резиновое колесо	ф410 мм, с регулировкой от 2 до 9 см, с шагом 1 см
	Прикатывающее колесо	ф250 мм, с регулировкой усилия от 2,5 до 20 кг
	Заделывающее колесо	ф300 мм, с регулировкой усилия от 12 до 20 кг
	Габаритные размеры культиваторной части в транспортном положении: длина, м	8,1
	Габаритные размеры культиваторной части в транспортном положении: ширина, м	5,2
	Габаритные размеры культиваторной части в транспортном положении: высота, м	4,5
	Дорожный просвет	300 мм по режущему диску, 170 мм по очищающему колесу рядка

ВЫСЕВАЮЩАЯ ЧАСТЬ

Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;
В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью;
Гидравлическая система с клапаном регулировки давления и гидроаккумуляторами, позволяет настроить необходимое усилие прижима рабочих органов и поддерживать его постоянно в процессе работы;
При изготовлении рамы и рабочих органов комплекса применяются современные эксклюзивные технологии, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д.;

На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал.

Рабочие органы (диски сошников, колеса) выполнены из высокопрочных сталей, с использованием современных методов термообработки и упрочнения;
Очищающее колесо, расположенное под углом по ходу движения с возможностью регулировки положения колеса, позволяет расчистить рядок от пожнивных остатков для качественного врезания в почву дискового сошника;

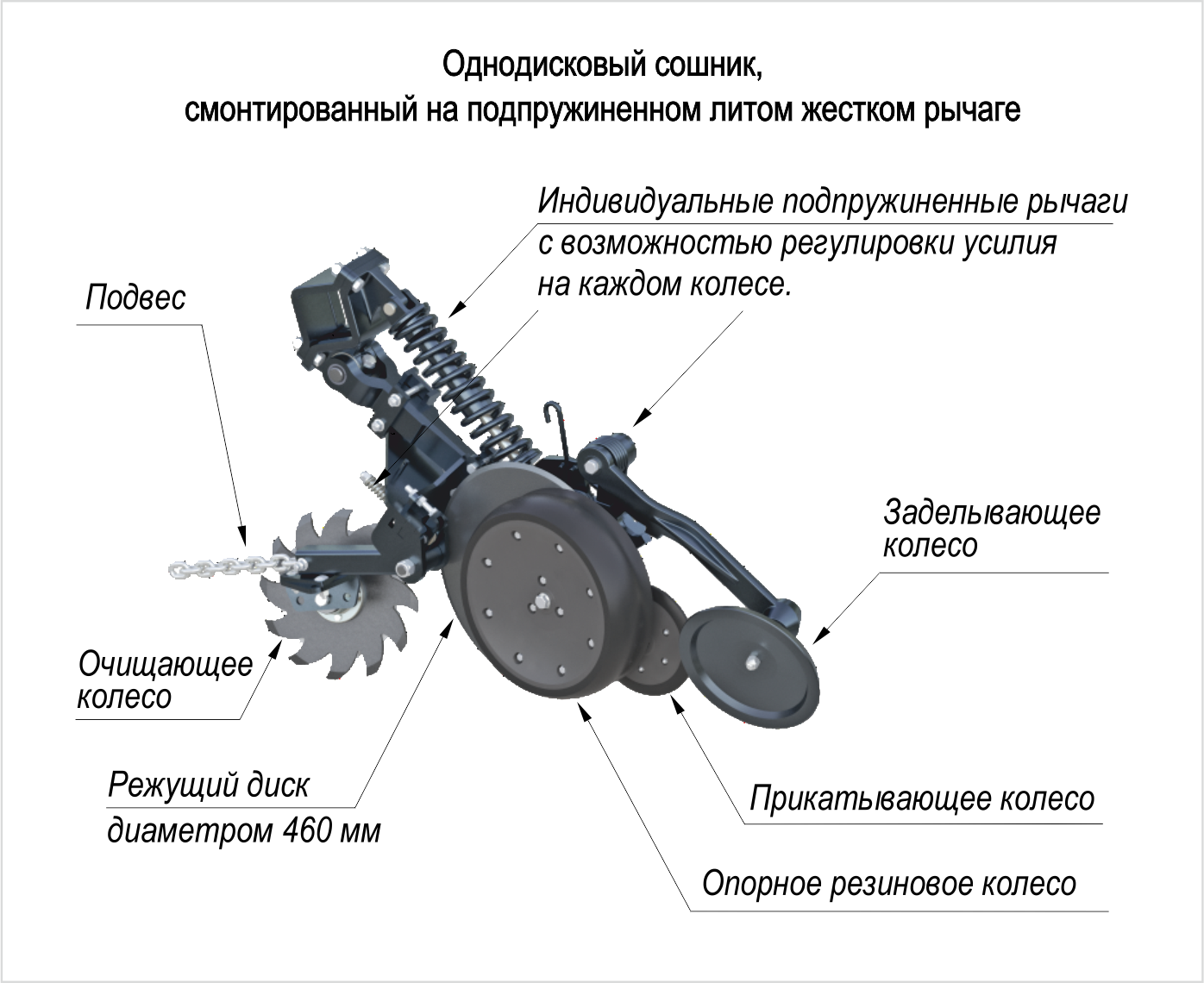

Дисковые сошники (режущие диски) смонтированы на подпружиненном литом жестком рычаге с опорным резиновым колесом, что позволяет развивать усилие врезания до 210 кг;
Укладчик семян распределяет семенной материал на дне посевного ложа до прохождения прикатывающего колеса, что позволяет исключить разлет семян из борозды;
Прикатывающее колесо с регулировкой усилия прикатывания создает необходимую плотность в зоне посева семян, тем самым достигается идеальный контакт семян с почвой;
Заделывающее колесо позволяет закрыть рядок после посева и обеспечить необходимый уровень почвы над семенами;
Регулировка глубины посева осуществляется при помощи фиксатора на рычаге опорного резинового колеса, что позволяет настроить глубину посева в диапазоне от 2 см до 9 см с шагом 1 см;
Дисковые сошники расположенные в два ряда и установленные в шахматном порядке позволяют исключить забивание агрегата пожнивными остатками;
Посевной комплекс в заводских условиях на выбор комплектуется с междурядьями 190 мм или 250 мм.;
Благодаря высокому дорожному просвету (300 мм от режущих дисков) обеспечивается оптимальное комфортное транспортирование посевного агрегата.
Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники;

БУНКЕР

Бункер посевного комплекса - это высокотехнологичный агрегат;
Один вариант расположения бункера — переднее, объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционно);
Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений;

В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера;

Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены;

Шестиканальное распределение семенного потока дает точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала;
В конструкции дозатора применяются современные композитные материалы и нержавеющая сталь, что делает его надежным и долговечным, даже при работе с минеральными удобрениями;

Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га.

В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других;

Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора.

СИСТЕМА КОНТРОЛЯ ВЫСЕВА И НАВИГАЦИЯ ПОСЕВНОГО КОПЛЕКСА

Посевной комплекс оснащен системой контроля высева СКИФ (Завода Радиан), включающую в себя:

датчики бункера (блок запуска муфты, блок сбора данных, датчики вращения вала дозатора, вентилятора, датчик наполнения бункера, датчик давления бункера);
датчики высевающей части (датчик забивания семяпроводов, датчик положения культиватора).

Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал.

Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS;
Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.
