ДИСКОВАЯ ПОЧВООБРАБАТЫВАЮЩАЯ МАШИНА СЕРИИ "UNIVERSAL-Т"
Описание
Дисковая почвообрабатывающая машина ДПМ «UNIVERSAL-Т» предназначена для интенсивной поверхностной обработки почвы, уничтожения сорной растительности, рыхления, работ по уходу за парами, разрушения корневой системы, заделки пожнивных остатков и удобрений в почву.
ДПМ предназначена для применения в различных почвенно-климатических зонах, кроме зоны горного земледелия, при обработке почв разного механического состава с влажностью до 28% и твердостью до 3,5 МПа, не засоренных камнями, плитняком и прочими препятствиями.
ДПМ «Универсал-Т» с диаметром 510 мм отличаются более агрессивным способом обработки и точным погружением даже в тяжелых условиях. Оптимальная сфера применения этих дисков является обработка стерни, предпосевная подготовка, а также заделка посевов промежуточных культур.
Применение дисковой почвообрабатывающей машины «UNIVERSAL-Т» позволяет:
- производить рыхление необработанного грунта;
- работать в экстремальных агроклиматических условиях;
- качественно измельчать и перемешивать пожнивные остатки на поверхности поля;
- производить выравнивание почвы;
- подрезать сорняки и другую растительность на необработанных полях после сбора основных сельскохозяйственных культур.
Тяжелая версия дисковой почвообрабатывающей машины "UNIVERSAL-Т" сохраняет все важные характеристики стандартной версии, но при этом может эффективно работать на большую глубину и с большим количеством пожнивных остатков на поле.

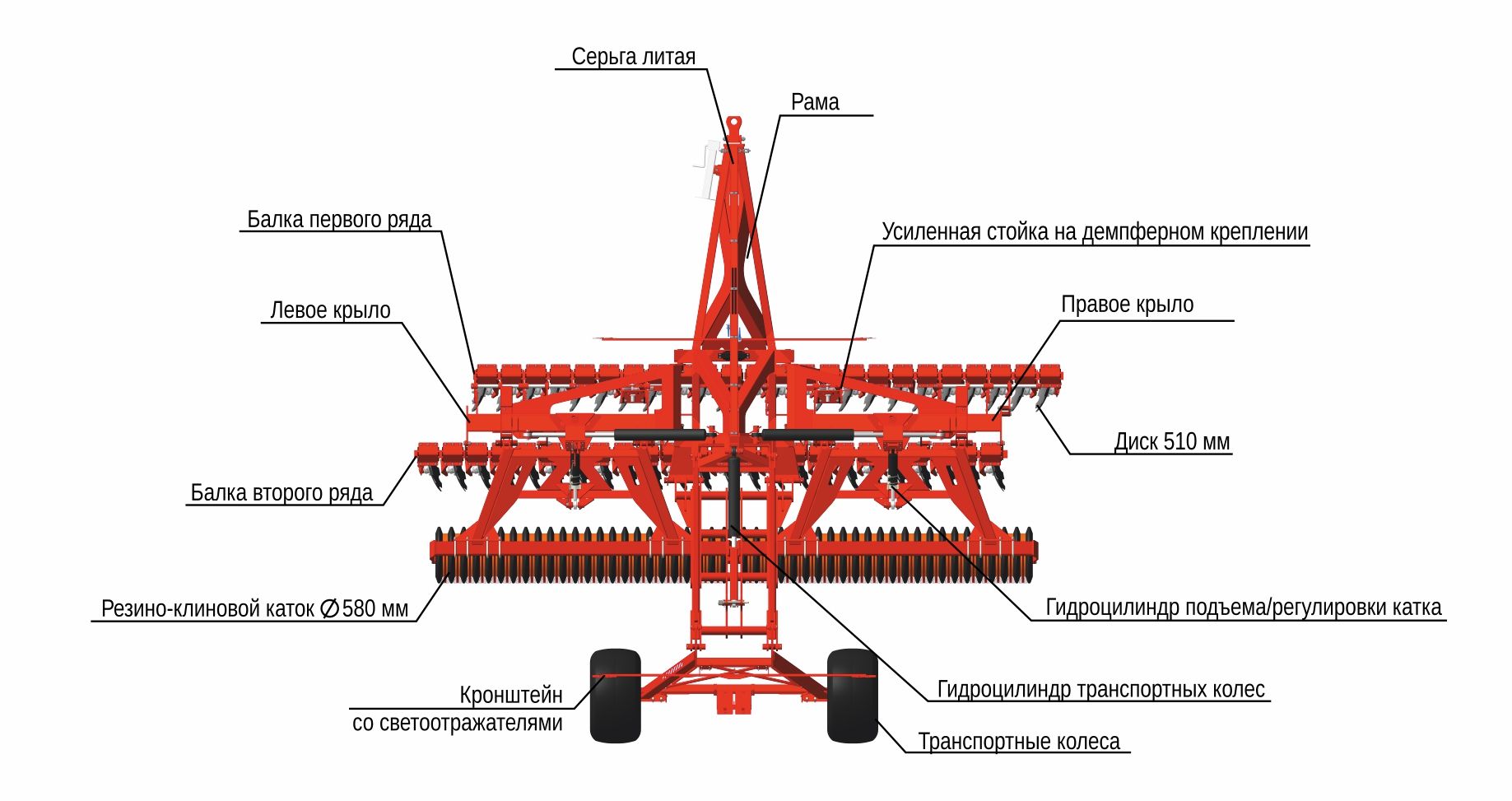

Рама
- В рамной конструкции используются профильные трубы из конструкционной стали 09Г2С толщиной от 6 мм до 8 мм;
- Бороны ДПМ «UNIVERSAL» в транспортном положении не превышают габаритов трактора, что позволяет двигаться по дорогам общего пользования.

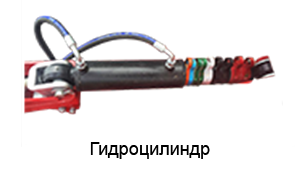

- Гидравлический перевод бороны в рабочее и транспортное положение из кабины трактора обеспечивает удобство эксплуатации агрегата;
- Гидравлическая настройка глубины обработки обеспечивает точность выдерживания заданных параметров и простоту настройки;
Рабочие органы
- Усиленная стойка размером 450х230х350 мм толщиной 20 мм (сталь 09Г2С) на демпферном креплении 40х220 мм, с давлением на почву до 300 кг, позволяет оптимально копировать рельеф, а также использовать агрегат для более сложных задач в тяжелых почвенно-климатических условиях;
- Диски с выбивкой диаметром 510 мм с толщиной 6 мм выполнены из стали 65Г (режущая кромка обработана ТВЧ) позволяют вести гарантированно вести обработку почвы на глубину до 14 см;
- Батареи дисков расположены в два ряда с разными углами атаки: передний ряд дисков – 17 градусов, задний ряд – 15 градусов, за счет чего достигается качественное перемешивание растительных остатков и почвы
- Необслуживаемая ступица с подшипником FKL (Сербия) и уплотнительными кольцами, заполненная маслом, сокращает временные затраты на обслуживание агрегата и повышает надежность в тяжелых условиях эксплуатации.

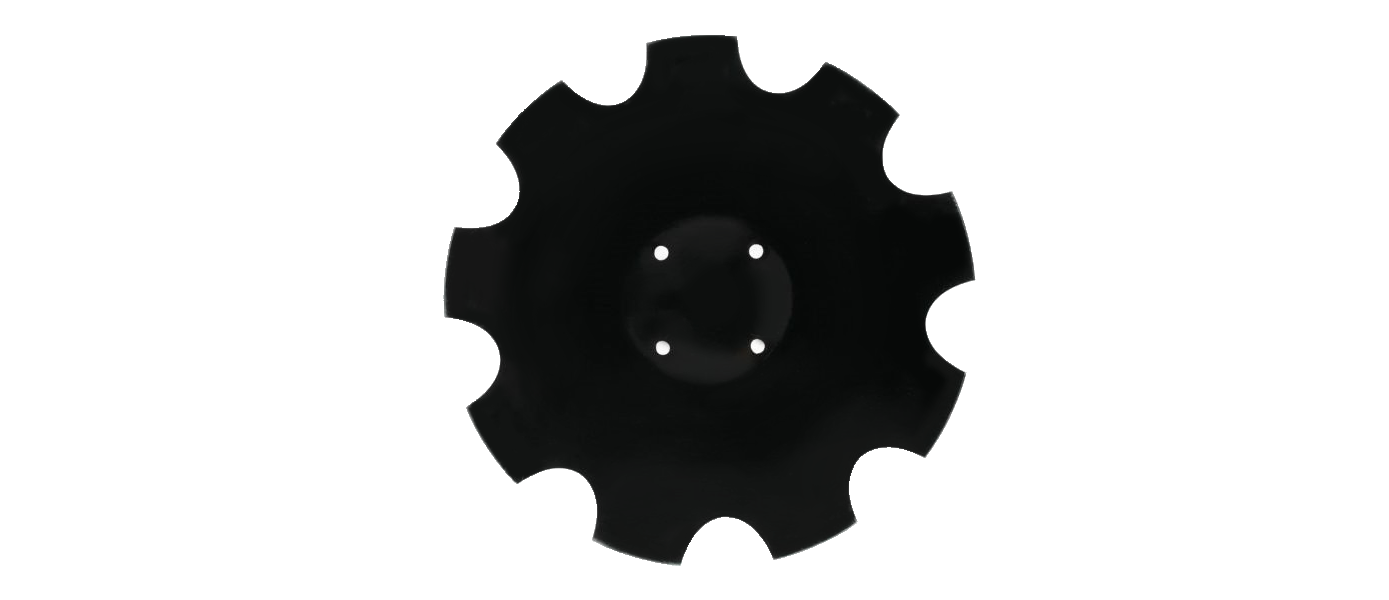

- Диск ДПМ "UNIVERSAL-Т" 510мм

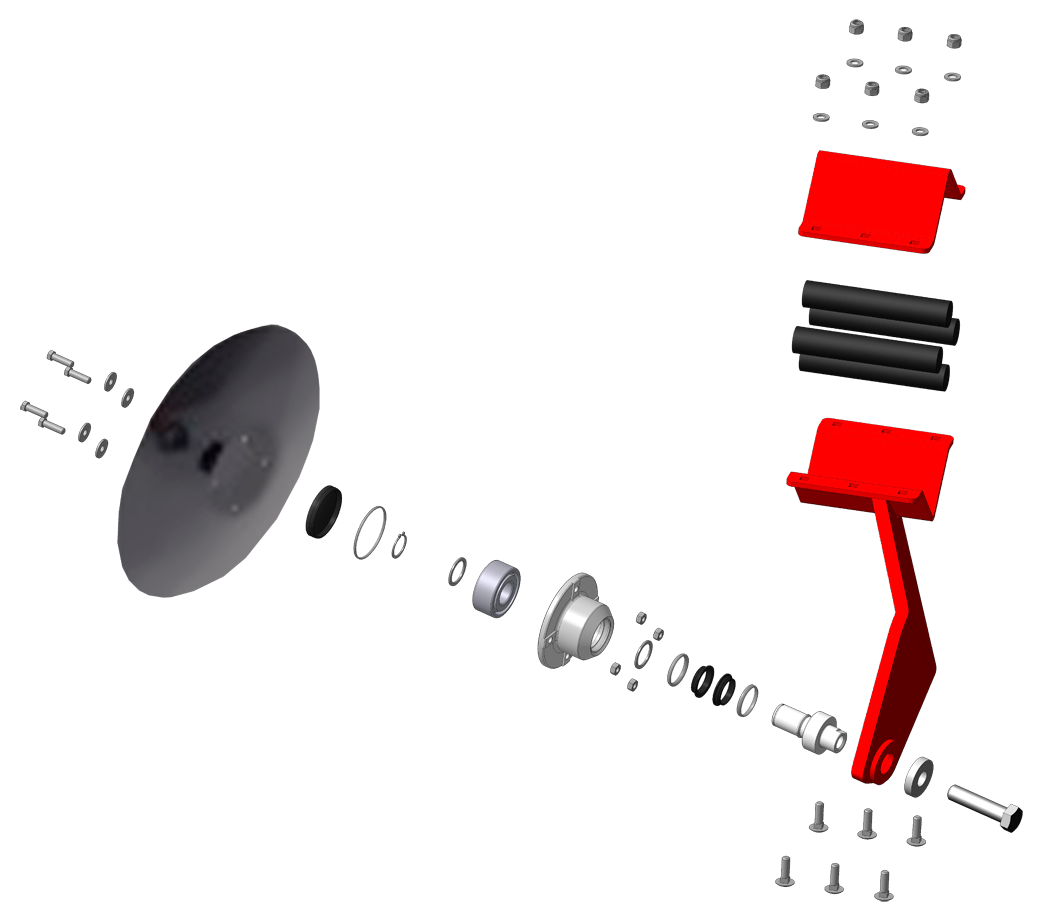

- Стойка на демпферном креплении

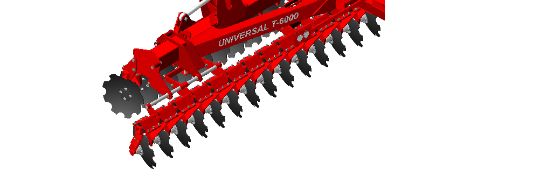

- Батареи дисков
Навесное оборудование
- В базовой комплектации ДПМ "UNIVERSAL" оснащен трубчатым катком диаметром 510мм.
- тандемный каток (диаметр 520/380мм),
- резино-клиновой каток (диаметр 580мм)

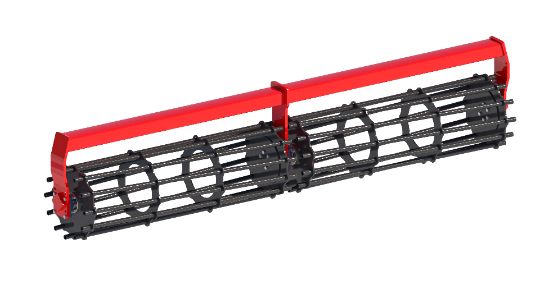

- Трубчатый каток, диаметр 510мм

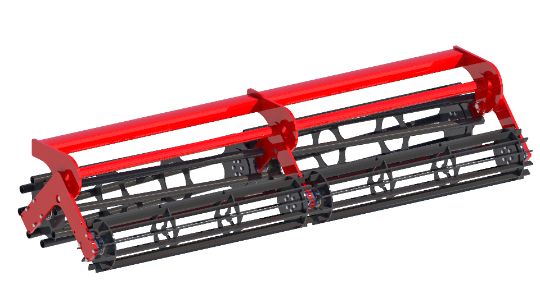

- Тандемный каток, диаметр 520/380мм
Преимущественно используется для предпосевной подготовки, так как обладает хорошим эффектом крошения, который достигается за счёт различных окружных скоростей малого и большого катка. Тандемный каток подходит для работы на легких и средних почвах. Маятниковая подвеска обеспечивает оптимальное копирование рельефа почвы обоими катками.

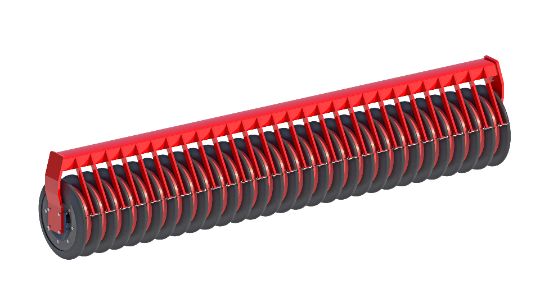

- Резино-клиновой каток, диаметр 580мм
Применяется для выравнивания поверхности почвы, при этом обратное уплотнение происходит только полосами. Данный каток применяется на любых типах почв, кроме каменистых. Особенно эффективно каток работает на влажных почвах благодаря наличию индивидуальных чистиков. Резиновые кольца катка формируют уплотненные полосы, пространство между ними остается разрыхленным, что обеспечивает качественный водо- и воздухообмен.
Технические характеристики
| ДПМ-7500 (Т) | ДПМ-6000 (Т) | ||
| Тип машины | прицепная | прицепная | |
| Масса (с резино-клиновым катком), (кг) | 7500 | 6500 | |
| Производительность за час основного времени, при скорости 15км/ч, (га) | 11,25 | 9 | |
| Рабочая скорость, (км/ч) | 12-18 | 12-18 | |
| Максимальная транспортная скорость, км/ч, не более | 20 | 20 | |
| Рабочая ширина захвата, (м) | 7,5 | 6 | |
| Количество рабочих органов (дисков) | 60 | 48 | |
| Количество рядов дисков | 2 | 2 | |
| Расстояние между дисками, (мм) | 250 | 250 | |
| Диаметр дисков, (мм) | 510 | 510 | |
| Глубина обработки, (см) | 3 - 14 | 3 - 14 | |
| Габаритные размеры в транспортном положении, мм:
- длина - ширина - высота (при дорожном просвете 225мм) | 6300 2950 4000 | 6300 2950 3400 | |
| Габаритные размеры в рабочем положении, мм:
- длина - ширина - высота | 5400 8000 2800 | 5400 6500 2800 | |
| Количество обслуживающего персонала | 1 (механизатор) | 1 (механизатор) | |
| Настройка рабочей глубины | гидравлическая | гидравлическая | |
| Номинальное давление в гидросистеме не более, (МПа) | 16,0 | 16,0 | |
| Агрегатируется с тракторами мощностью ДВС, не менее, (кВт/л.с) | 200/300 | 145/200 |
